| Цена: 14500 Руб. Прочитано: 21476 |  | |
 |
• TI TMS320DM8148 (ARM Cortex-A8 1GHz, DSP 700MHz, SGX530)
• 1024M DDR3-800
• 256M SLC NAND flash
• SATA HDD connector
• Mini PCIe
• HDMI
• 2 x Ethernet 1G/100M
• Audio CODEC
• High Speed USB-host, High Speed USB-Host/OTG/Device
• 2 x SD card, RS232, CAN PHY
• 111 линии I/O |

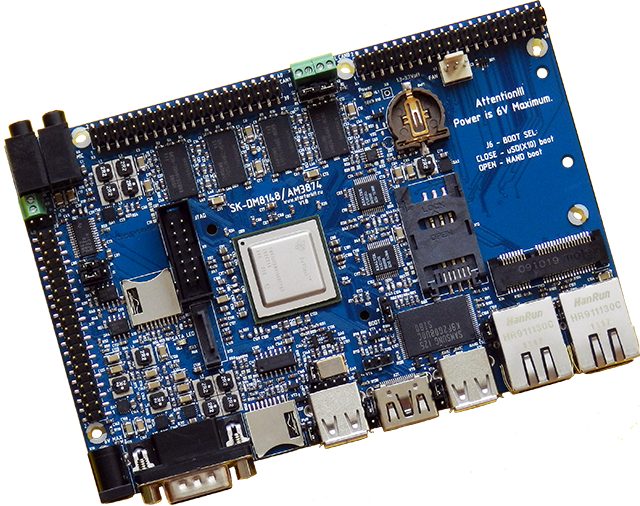

Основа платы - высокопроизводительный двухъядерный процессор фирмы Texas Instruments TMS320DM8148, ядро ARM Cortex-A8 работающее на чатоте 1ГГц и DSP C674x ядро работающее на чатоте 700МГц, отличительной чертой являтся наличие PCIe и гигабитных Ethernet сетевых интерфейсов.
Подключенная периферия:
• 1024MБайт (128Mx64) DDR3-800
• 256МБайт SLC NAND flash
• 2 х Ethernet 1000/100M, можно сконфигурировать два раздельных сетевых интерфейса или один сетевой интерфейс подключенный к 2-х портовому коммутатору
• HDMI выход с поддерживаемыми разрешениями 1920х1080
• SATA HDD разъем
• Mini PCIe разъем, держатель SIM-card подключен к PCI разъему
• 2 x uSD-card держатель, один из портов позволяет осуществлять загрузку с uSD карты
• I2S TLV320 аудио CODEC
• RS232 приемопередатчик
• CAN
• JTAG разъем для DSP части процессора
• RTC - часы реального времени и держатель батареи CR1220
Ограничения плат текущей версии
• В следствии ошибки подключения, не работает USB1 порт процессора. Будет исправлено в следующей ревизии платы, так же разъем USB1 порта будет заменен на USB-mini-OTG
• Не работает второй порт контроллера CAN шины, т.к. в процессоре присутствует аппаратная ошибка (на данный момент не задекларирована в errata и упоминается только на форуме TI)
Загрузка
• Штатная загрузка осуществляется с NAND flash
• Загрузка c uSD карты
Демо и приложения
Адаптированый загрузчик U-boot.
Linux, ядро 2.6.37, включая драйвера:
• Ethernet
• NAND flash
• HDMI Frame Buffer
• LCD Frame Buffer
• PCIe
• SATA
• USB-host
• SD/MMC card
• Audio CODEC
• UART
• RTC
• CAN
• многое другое
Корневая файловая система построена на основе Buildroot:
• BusyBox • WEB • FTP
• Telnet
• TSLib - библиотека взаимодействия touchscreen
• ALSA utils - утилиты обработки звука
• Qt
• многое другое
Габариты: 144х96мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 недель.
Комплектация поставки
SK-DM8148 (установлен Linux), кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы.
|
