| Цена: 2500 Руб. Прочитано: 13433 |  | |
 |
• FreeScale iMX50 (ARM Cortex-A8 800MHz, FPU, 2D graphics processors, DDR2, SD, Ethernet, LCD, 2 x HS USB, RS232, I2C, SPI ...)
• 256M DDR2-800
• 256M SLC NAND flash (LZO компрессия ФС)
• uSD holder
• Ethernet 100/10M
• I/O: USB, Ethernet, LCD, SD, Audio, UART, SPI, I2C, One Wire, PWM, External bus ...
• SK-iMX53-OEM compatible
|
 |
|

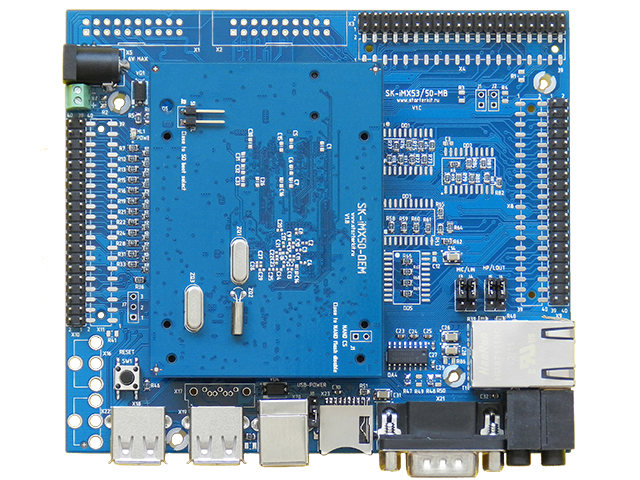

| SK-iMX50-OEM, вариант совместного использования SK-iMX50-MB |
|

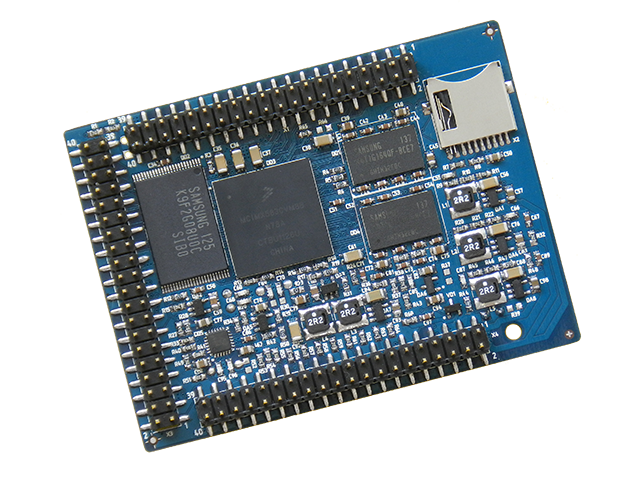

Основа модуля - высокопроизводительный процессор фирмы FreeScale iMX50 (ARM Cortex-A8 до 800МГц), имеет широчайший набор периферии и высокоскоростных интерфейсов (HS USB, Ethernet, ...), встроенный сопроцессоры 2D графики, модуль арифметики с плавающей точкой ...
Модуль предназначен для использования в качестве многофункционального процессорного устройства, включает в себя наиболее важные элементы системы.
Конструктивное исполнеие модуля подразумевает использование материнской платы не требующей высокого класса точности, достаточно использовать 2-х слойную печатную плату, что реализовано в SK-iMX50-MB.
Обращаем внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные файлы материнской платы SK-iMX50-MB.
Посадочное место модуля и расположение основых функциональных интерфейсов на разъемах расширения полностью совпадает с модулем SK-iMX53-OEM.
Подключенная периферия:
• 256MБайт (64Mx32) DDR2 - 800
• 256МБайт SLC NAND flash (UBI файловая система с LZO компрессией, позволяет увеличивать объем в 1,5-2 раза)
• Ethernet 10/100M
• uSD
• I/O (три разъема PLD-40 c шагом выводов 2,54мм):
общее количество возможных GPIO - 97
2 USB
Ethernet RX/TX
SD/MMC
24Bit LCD
CSI
3 x UART
3 x SPI
2 x I2C
2 x PWM
OneWire i2S/AC97 Внешняя шина памяти 16 бит
Загрузка
• Штатная загрузка осуществляется с NAND flash
• Загрузка с micro SD карты памяти
|
|
Структура модуля
(текущий вариант поставок) |
 |
Инструкция пользователя |
|
|
Габаритный чертеж DXF |
Демо и приложения
Адаптированый загрузчик U-boot.
Linux, ядро 2.6.35, включая драйвера:
• Ethernet
• NAND flash
• LCD Frame Buffer
• USB-host/gadget
• SD/MMC card
• Audio CODEC
• UART
• RTC
• SPI
• I2C
• многое другое
Корневая файловая система построена на основе Buildroot:
• BusyBox • WEB • FTP
• Telnet
• TSLib - библиотека взаимодействия touchscreen
• ALSA utils - утилиты обработки звука
• Qt
• многое другое
Габариты: 77х57мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 недель.
Температурный диапазон
Все компоненты модуля имеют индустриальный температурный диапазон исполнения: -0 ... +70С Комплектация поставки
SK-iMX50-OEM (установлен Linux), ссылка для скачивания на необходимые материалы.
|
