J1 - используется для случая питания от шины USB (device)
J2,J3 - используются для программирования внутренней флешки через UART0, подробности здесь
J4 - для подключения батареи (для RTC и 2К SRAM)
J5 - опрное напряжение для внутреннего АЦП
J6 - используется в случае использования специализированного отладчика
J7 - CAN выход
J8 - подключает терминатор на CAN линии

А картинку с расположением джамперов нельзя опубликовать (или описание платы) ? А также на 2468.

Нумерация, назначение и расположение джамперов на платах SK-MLPC2478 и SK-MLPC2468 абсолютно одинаковое, т.к. все отличие - отсутствие DataFlash на SK-MLPC2468 (естественно и контроллер LPC2468)

Если сравнивать со схемой http://starterkit.ru/doc/SK_MLPC2478.pdf то не совсем понятно
на схеме J1 это выход CAN а в описании для питания от USB
на схеме J2 включает терминатор а описании J8

Упс, на сайте пока схема от предыдущей версии, смотрите схему на диске.

Добрый день.

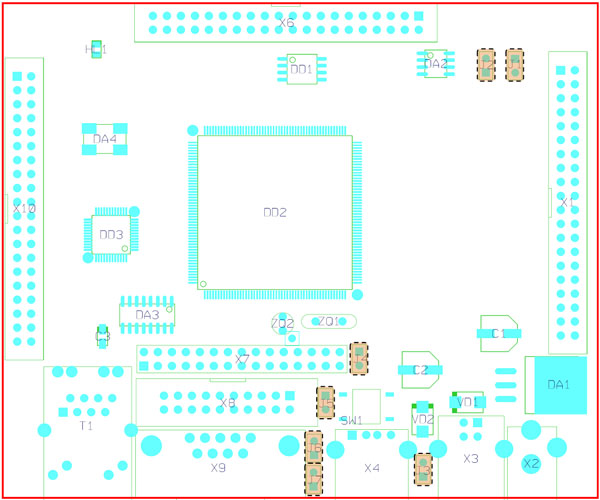

получили плату Sk-mlpc 2478. перемычек 7, схема как на картинке выше.
Можно ли дать информацию по их предназначению.
И ещё вопрос, для программирования с помощью j-link, и последущего перехода в рабочий режим, нужно ли на плате замыкать/размыкать какие-либо контакты?

J3 - используется для случая питания от шины USB (device)
J6,J7 - используются для программирования внутренней флешки через UART0, подробности здесь
J5 - для подключения батареи (для RTC и 2К SRAM)
J4 - опрное напряжение для внутреннего АЦП
J6 - используется в случае использования специализированного отладчика
J1 - CAN выход
J2 - подключает терминатор на CAN линии
[quote]И ещё вопрос, для программирования с помощью j-link, и последущего перехода в рабочий режим, нужно ли на плате замыкать/размыкать какие-либо контакты?[/qoute]Нет, только обращайте внимание на О6бО7б чтобы терминальная программа не держала процессор в сбросе.
