| Цена: 3000 Руб. Прочитано: 39618 |  | |
 |
• TFT WF43BTIBED0#000 - 480x272, 4.3" диагональ, процессорный интерфейс, TS панель
• TS контроллер ADS7843 (или аналог)
• Возможность прямого подключения к большинству плат starterkit.ru
• Возможность прямого подключения к большинству контроллеров не имеющим модуля развертки LCD
|
 |
 |
|

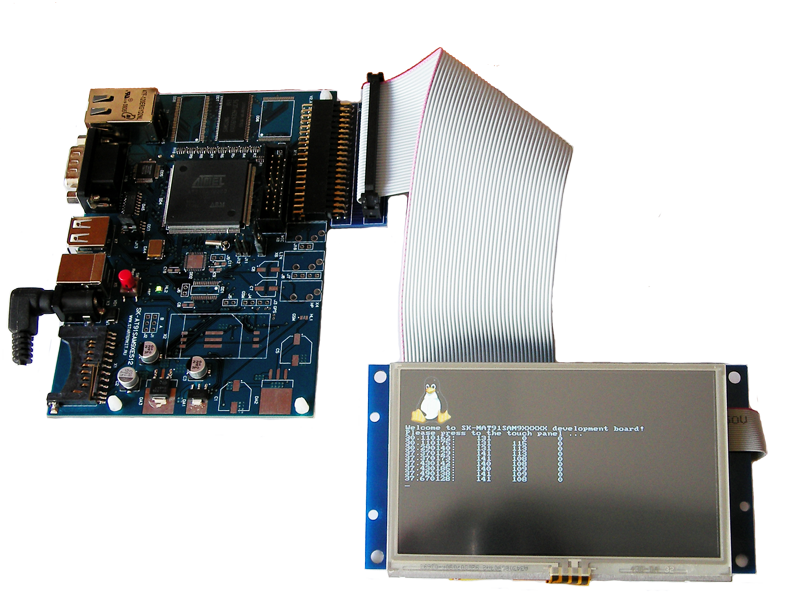

| Подключение к SK-MAT91SAM9260 |

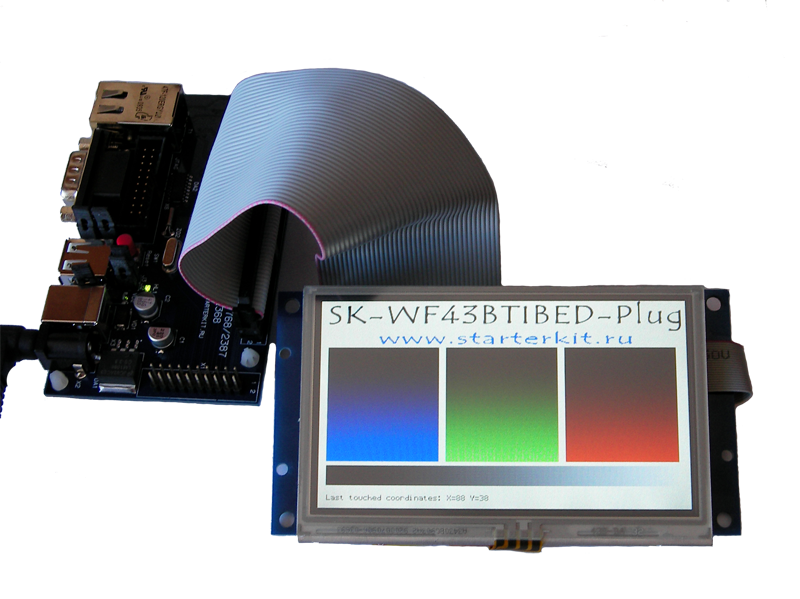

Подключение к SK-MLPC23XX,
SK-MLPC1768 |
|
 |
 |
|

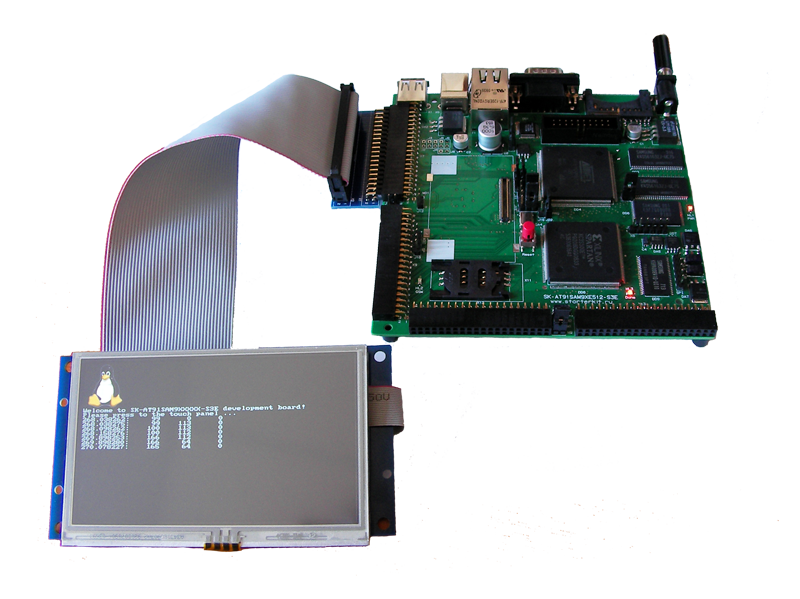

| Подключение к SK-AT91SAM9260(9XE512)-S3E |

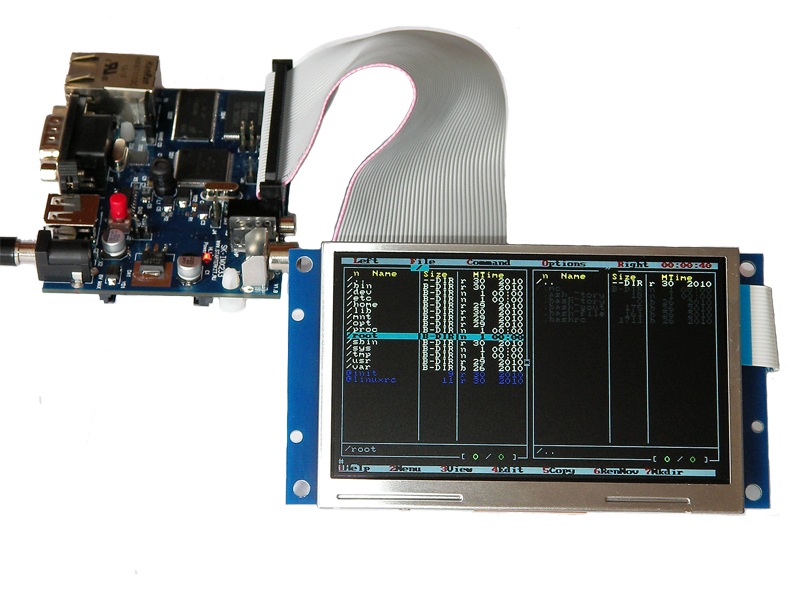

Подключение к SK-iMX233 |
|

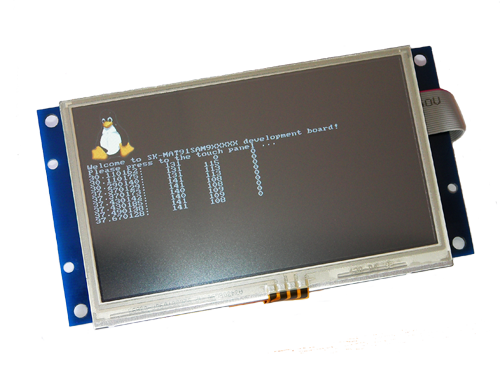

Этот модуль расширения содержит WF43BTIBED0#000 TFT панель 4,3" (109мм) в диагонали с разрешением 480х272 точки, так же содержит контроллер touchscreen панели с SPI интефейсом. Сама WF43BTIBED0 панель имеет процессорный интерфейс (шина данных 8 бит), что позволяет ее подключить практически к любому микроконтроллеру-процессоры, при условии достаточного количества выводов.
Демонстрационные проекты:
• SK-MAT91SAM9260(9XE512) - BSP Linux содержит драйвер FB и TS.
• SK-AT91SAM9260(9XE512)-SIMXXX - BSP Linux содержит драйвер FB и TS.
• SK-AT91SAM9260(9XE512)-S3E - BSP Linux содержит драйвер FB и TS.
• SK-MLPC2387 - функции вывода на экран, чтение координат нажатия.
• SK-MLPC2368 - функции вывода на экран, чтение координат нажатия.
• SK-MLPC1768 - функции вывода на экран, чтение координат нажатия.
• SK-MLPC2388 - функции вывода на экран.
• SK-MLPC2387 - функции вывода на экран.
• SK-MLPC2468 - функции вывода на экран, чтение координат нажатия.
• SK-MSTM32F107 - функции вывода на экран.
• SK-STM32F217 - функции вывода на экран, чтение координат нажатия.
• SK-iMX233 - BSP Linux содержит драйвер FB и TS (передача данных через LCDIF модуль без участия процессора).
• SK-MATSAM3U4 - функции вывода на экран, чтение координат нажатия, взаимодействие осуществляется через внешнюю шину данных.
Подробности демонстрационных примеров описаны здесь.
|
|
Схема модуля, актуальная версия |
| |
Схема модуля, предыдущий вариант |
Габариты
120х66х20мм
Напряжение питания
5 Вольт
Комплект поставки
SK-WF43BTIBED0TP-Plug, кабель переходник (40 жил), переходник для прямого подключения к разъему PDB-40 (актуально для плат SK-(M)AT91...).
|
