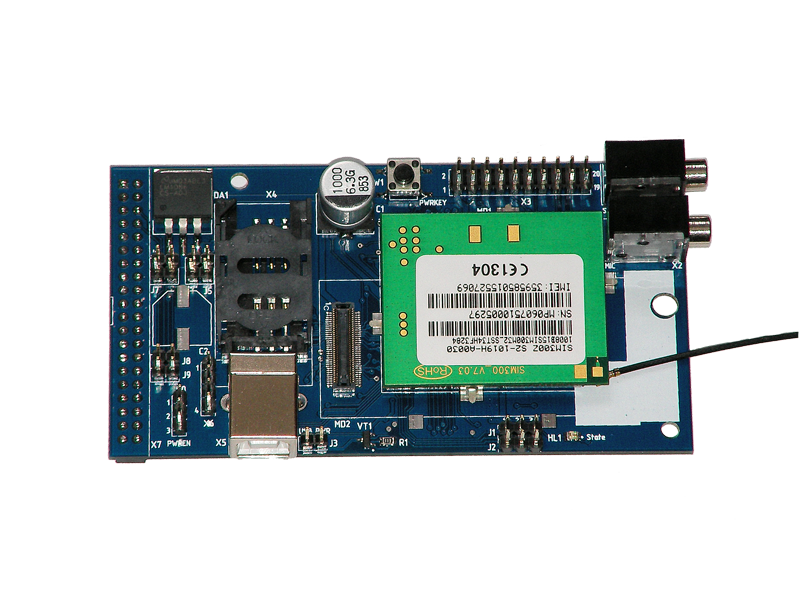

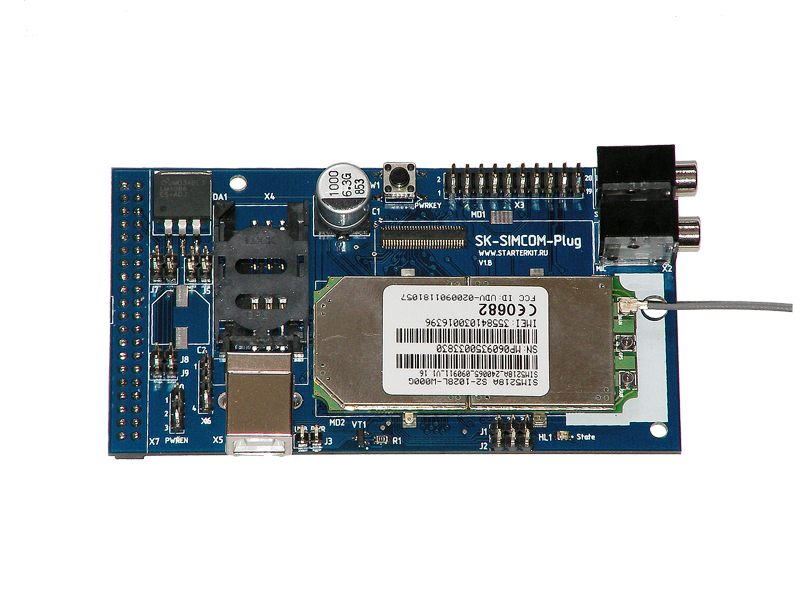

Подключение SIM5218	Подключение SIM300

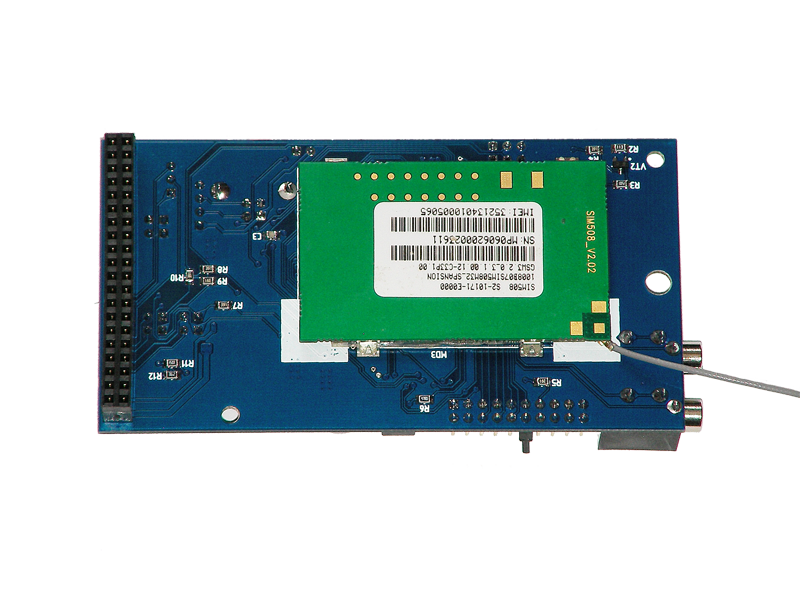

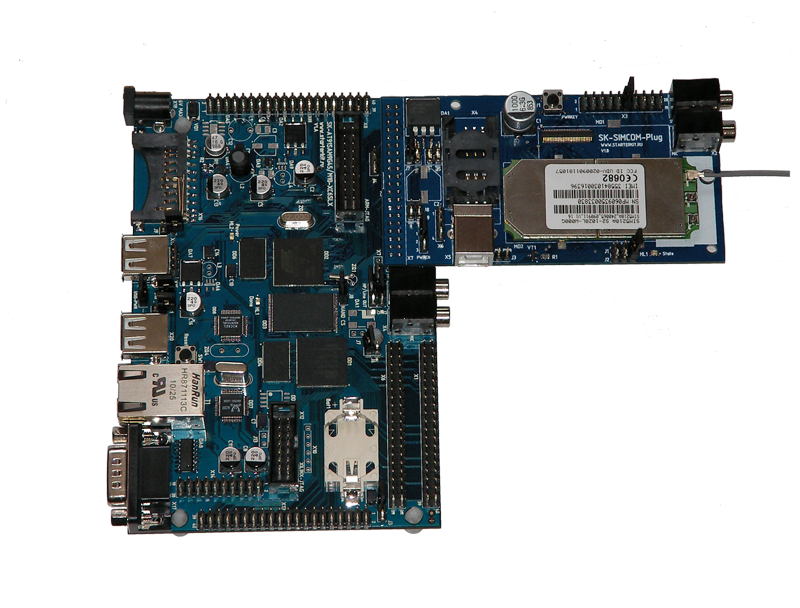

Подключение SIM508	Подключение к SK-AT91SAM9G45-XC6SLX

   Данный модуль расширения предназначен для совместного использования с платами нашего производства, так же возможна автономная работа с использованием питания от шины USB. На модуль может быть установлен один из нескольких модулей фирмы SIMCOM, начиная от простого GSM модема и заканчивая GSM/3G/GPS модулем.



   Возможность установки
   • SIM300 - GSM модем (на посадочное место разъема потенциально возможна установка разъема SIM900B)

   • SIM508 - GSM модем, GPS приемник
   • SIM548 - GSM модем (четыре диапазона), GPS приемник
   • SIM5218 - GSM/3G модем, GPS приемник

   Поддерживаемые платы
   • SK-MAT91SAM9G45 - утилита управления питанием, скрипты открытия UART портов, в составе Linux BSP включен драйвер для взаимодействия по USB шине (для модемов SIM521X)
   • SK-AT91SAM9G45 - утилита управления питанием, скрипты открытия UART портов, в составе Linux BSP включен драйвер для взаимодействия по USB шине (для модемов SIM521X)
   • SK-AT91SAM9G45-XC6SLX - утилита управления питанием, скрипты открытия UART портов, в составе Linux BSP включен драйвер для взаимодействия по USB шине (для модемов SIM521X)
   • SK-iMX233 - схематехнично
   • SK-iMX53, SK-iMX53-XC6SLX, SK-iMX53-MB

Схема модуля

   Габариты
   103х55мм



   Напряжение питания

   5 Вольт

   Комплект поставки

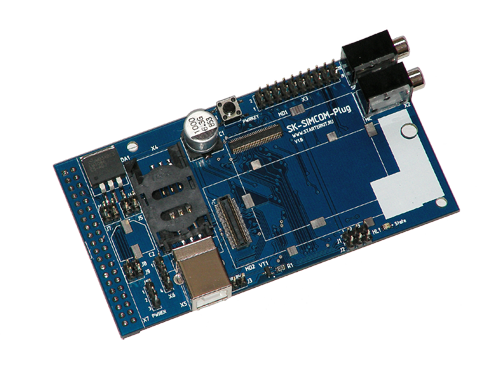

   SK-SIMCOM-Plug

   Внимание!!! Модули SIMCOM в комплект поставки не входят.
